ЯЩИКИ УПРАВЛЕНИЯ СЕРИИ Я 5000

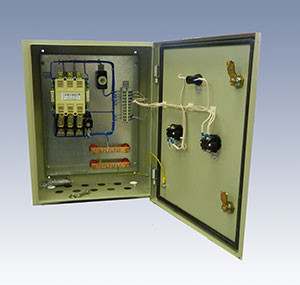

kartinka Ящики управления серии Я 5000 предназначены для местного, дистанционного и автоматического управления асинхронными электродвигателями мощностью до 75 кВт с длительным режимом работы. А также для сигнализации и защиты асинхронных двигателей с короткозамкнутым ротором. Ящики могут также эксплуатироваться в кратковременном и повторно-кратковременном режимах работы.

Структура условного обозначения

Я 5 Х ХХ – ХХ ХХ – Х
1 2 3 4 5 6 7

1) Я – ящик;
2) 5 – управление асинхронными электродвигателями;
3) 1 – управление нереверсивными электродвигателями;
4 – управление реверсивными электродвигателями;
4) Порядковый номер в данной серии;
5) Исполнение по току;
6) Исполнение по напряжению;
7) Обозначение климатического исполнения и категории размещения по ГОСТ 15150-69

Типовое обозначение двухфидерных ящиков составляется из двух типовых индексов.
При этом:
– оба фидера одного ящика должны выбираться на одинаковое напряжение;
– если управляемые двигатели разные по мощности, то первый фидер следует выбирать на меньший ток, а второй – на больший;
– из индекса второго фидера указываются только первые два знака, отражающие исполнение по току.
Пример заказа ящика для двух разных двигателей на токи 6 и 16А: Я 5114-2974-32

ТипТиповой индексНомин. ток, АНом. напряжение цепей, ВГабариты, ммМасса, кгКраткая характеристика
главнойуправл.высоташиринаглубин
Я5110 1874 0,6 ~380
50Гц		 ~220
50Гц		 300 250 180 22 Ящики управления нереверсивным двигателем с питанием цепи управления фазным напряжением, с автоматическим выключателем.
2074 1.0 300 250 180
2274 1,6 300 250 180
2474 2,5 300 250 180
2674 4,0 300 250 180
2874 6,3 300 250 180
2974 8,0 300 250 180
3074 10,0 300 250 180
3174 12,5 400 300 250 35
3274 16,0 400 300 250
3474 25,0 400 300 250
3574 32,0 400 300 250
3674 40,0 400 300 250
3774 50,0 600 400 250
3874 63,0 600 400 250
3974 80,0 600 600 250 51
4074 100,0 600 600 250
4174 125,0 600 600 250
4274 160,0 600 600 250
Я5111 1874 0,6 ~380
50Гц		 ~220
50Гц		 300 250 180 23 Ящики управления нереверсивным двигателем с питанием цепи управления фазным напряжением, с автоматическим выключателем.
2074 1.0 300 250 180
2274 1,6 300 250 180
2474 2,5 300 250 180
2674 4,0 300 250 180
2874 6,3 300 250 180
2974 8,0 300 250 180
3074 10,0 300 250 180
3174 12,5 400 300 250 36
3274 16,0 400 300 250
3474 25,0 400 300 250
3574 32,0 400 300 250
3674 40,0 400 300 250
3774 50,0 600 400 250
3874 63,0 600 400 250
3974 80,0 600 600 250 52
4074 100,0 600 600 250
4174 125,0 600 600 250
4274 160,0 600 600 250
Я5112 1874 0,6 ~380
50Гц		 ~220
50Гц		 300 250 180 22 Ящики управления нереверсивным двигателем с питанием цепи управления от независимого источника, либо линейным напряжением, с автоматическим выключателем.
2074 1.0 300 250 180
2274 1,6 300 250 180
2474 2,5 300 250 180
2674 4,0 300 250 180
2874 6,3 300 250 180
2974 8,0 300 250 180
3074 10,0 300 250 180
3174 12,5 400 300 250 36
3274 16,0 400 300 250
3474 25,0 400 300 250
3574 32,0 400 300 250
3674 40,0 400 300 250
3774 50,0 600 400 250
3874 63,0 600 400 250
3974 80,0 600 600 250 52
4074 100,0 600 600 250
4174 125,0 600 600 250
4274 160,0 600 600 250
Я5113 1874 0,6 ~380
50Гц		 ~220
50Гц		 300 250 180 22 Ящики управления нереверсивным двигателем с питанием цепи управления от независимого источника, либо линейным напряжением, с автоматическим выключателем.
2074 1.0 300 250 180
2274 1,6 300 250 180
2474 2,5 300 250 180
2674 4,0 300 250 180
2874 6,3 300 250 180
2974 8,0 300 250 180
3074 10,0 300 250 180
3174 12,5 400 300 250 36
3274 16,0 400 300 250
3474 25,0 400 300 250
3574 32,0 400 300 250
3674 40,0 400 300 250
3774 50,0 600 400 250
3874 63,0 600 400 250
3974 80,0 600 600 250 52
4074 100,0 600 600 250
4174 125,0 600 600 250
4274 160,0 600 600 250
Я5114 1874 1874…
3074		 ~380
50Гц		 ~220
50Гц		 400 300 250 31 Ящики управления двумя нереверсивными двигателями с питанием цепи управления фазным напряжением, с автоматическим выключателем на каждый фидер.
2074 400 300 250
2274 400 300 250
2474 400 300 250
2674 400 300 250
2874 400 300 250
2974 400 300 250
3074 400 300 250
1874…
3074		 3174…
3474		 600 400 250 36
600 400 250
1874…
3074		 3574,
3674		 600 600 250 39
600 600 250
3174…
3474		 3174…
3474		 600 400 250 36
600 400 250
3174…
3474		 3574,
3674		 600 600 250 39
600 600 250
3574,
3674		 3574,
3674		 600 600 250
600 600 250
Я5115 1874 1874…
3074		 ~380
50Гц		 ~220
50Гц		 400 300 250 31 Ящики управления двумя нереверсивными двигателями с питанием цепи управления фазным напряжением, с автоматическим выключателем на каждый фидер.
2074 400 300 250
2274 400 300 250
2474 400 300 250
2674 400 300 250
2874 400 300 250
2974 400 300 250
3074 400 300 250
1874…
3074		 3174…
3474		 600 400 250 36
600 400 250
1874…
3074		 3574,
3674		 600 600 250 39
600 600 250
3174…
3474		 3174…
3474		 600 400 250 36
600 400 250
3174…
3474		 3574,
3674		 600 600 250 39
600 600 250
3574,
3674		 3574,
3674		 600 600 250
600 600 250
Я5124 1874А…
3474М		 1874А…
3474М		 ~380
50Гц		 ~220
50Гц		 600 400 250 26 Ящики управления двумя нереверсивными двигателями с питанием цепи управления фазным напряжением, с одним автоматическим выключ. на оба фидера.
600 400 250
Я5125 1874А…
3474М		 1874А…
3474М		 ~380
50Гц		 ~220
50Гц		 600 400 250 26
600 400 250
Я5130 3174 12,5 ~380
50Гц		 ~220
50Гц		 300 250 180 16 Ящики управления нереверсивным двигателем с питанием цепи управления фазным напряжением, без автоматического выключателя.
3274 16,0 300 250 180
3474 25,0 300 250 180
3574 32,0 400 300 250 20
3674 40,0 400 300 250
3774 50,0 400 300 250
3874 63,0 400 300 250
3974 80,0 600 400 250 36
4074 100,0 600 400 250
4174 125,0 600 400 250
4274 160,0 600 400 250
Я5131 3174 12,5 ~380
50Гц		 ~220
50Гц		 300 250 180 17 Ящики управления нереверсивным двигателем с питанием цепи управления фазным напряжением, без автоматического выключателя.
3274 16,0 300 250 180
3474 25,0 300 250 180
3574 32,0 400 300 250 21
3674 40,0 400 300 250
3774 50,0 400 300 250
3874 63,0 400 300 250
3974 80,0 600 400 250 38
4074 100,0 600 400 250
4174 125,0 600 400 250
4274 160,0 600 400 250
Я5134 1874 0,6 ~380
50Гц		 ~220
50Гц		 400 300 250 18 Ящики управления двумя нереверсивными двигателями с питанием цепи управления фазным напряжением, без автоматических выключателей.
2074 1.0 400 300 250
2274 1,6 400 300 250
2474 2,5 400 300 250
2674 4,0 400 300 250
2874 6,3 400 300 250
2974 8,0 400 300 250
3074 10,0 400 300 250
3174 12,5 400 300 250
3274 16,0 400 300 250
3474 25,0 400 300 250
Я5135 1874 0,6 ~380
50Гц		 ~220
50Гц		 400 300 250 19 Ящики управления двумя нереверсивными двигателями с питанием цепи управления фазным напряжением, без автоматических выключателей.
2074 1.0 400 300 250
2274 1,6 400 300 250
2474 2,5 400 300 250
2674 4,0 400 300 250
2874 6,3 400 300 250
2974 8,0 400 300 250
3074 10,0 400 300 250
3174 12,5 400 300 250
3274 16,0 400 300 250
3474 25,0 400 300 250
Я5141 1874 0,6 ~380
50Гц		 ~220
50Гц		 400 300 250 23 Ящики управления нереверсивным двигателем с питанием цепи управления фазным напряжением, в исполнении с промежуточным реле.
2074 1.0 400 300 250
2274 1,6 400 300 250
2474 2,5 400 300 250
2674 4,0 400 300 250
2874 6,3 400 300 250
2974 8,0 400 300 250
3074 10,0 400 300 250
3174 12,5 400 300 250
3274 16,0 400 300 250
3474 25,0 400 300 250
3574 32,0 600 400 250 35
3674 40,0 600 400 250
3774 50,0 600 400 250
3874 63,0 600 400 250
3974 80,0 800 600 360 53
4074 100,0 800 600 360
4174 125,0 800 600 360
4274 160,0 800 600 360
Я5410 1874 0,6 ~380
50Гц		 ~220
50Гц		 400 300 250 19 Ящики управления реверсивным двигателем с питанием цепи управления фазным напряжением, с автоматическим выключателем.
2074 1.0 400 300 250
2274 1,6 400 300 250
2474 2,5 400 300 250
2674 4,0 400 300 250
2874 6,3 400 300 250
2974 8,0 400 300 250
3074 10,0 400 300 250
3174 12,5 600 400 250 29
3274 16,0 600 400 250
3474 25,0 600 400 250
3574 32,0 600 400 250
3674 40,0 600 400 250
3774 50,0 600 600 250 38
3874 63,0 600 600 250
3974 80,0 800 600 360 54
4074 100,0 800 600 360
4174 125,0 800 600 360
4274 160,0 800 600 360
Я5411 1874 0,6 ~380
50Гц		 ~220
50Гц		 600 400 250 28 Ящики управления реверсивным двигателем с питанием цепи управления фазным напряжением, с автоматическим выключателем.
2074 1.0 600 400 250
2274 1,6 600 400 250
2474 2,5 600 400 250
2674 4,0 600 400 250
2874 6,3 600 400 250
2974 8,0 600 400 250
3074 10,0 600 400 250
3174 12,5 600 400 250
3274 16,0 600 400 250
3474 25,0 600 400 250
3574 32,0 600 400 250
3674 40,0 600 400 250
3774 50,0 600 600 250 39
3874 63,0 600 600 250
3974 80,0 800 600 360 55
4074 100,0 800 600 360
4174 125,0 800 600 360
4274 160,0 800 600 360
Я5412 1874 0,6 ~380
50Гц		 ~220
50Гц		 600 400 250 28 Ящики управления реверсивным двигателем с питанием цепи управления от независимого источника, либо линейным напряжением, с автоматическим выключателем.
2074 1.0 600 400 250
2274 1,6 600 400 250
2474 2,5 600 400 250
2674 4,0 600 400 250
2874 6,3 600 400 250
2974 8,0 600 400 250
3074 10,0 600 400 250
3174 12,5 600 400 250
3274 16,0 600 400 250
3474 25,0 600 400 250
3574 32,0 600 400 250
3674 40,0 600 400 250
3774 50,0 600 600 250 39
3874 63,0 600 600 250
3974 80,0 800 600 360 55
4074 100,0 800 600 360
4174 125,0 800 600 360
4274 160,0 800 600 360
Я5413 1874 0,6 ~380
50Гц		 ~220
50Гц		 600 400 250 28 Ящики управления реверсивным двигателем с питанием цепи управления от независимого источника, либо линейным напряжением, с автоматическим выключателем.
2074 1.0 600 400 250
2274 1,6 600 400 250
2474 2,5 600 400 250
2674 4,0 600 400 250
2874 6,3 600 400 250
2974 8,0 600 400 250
3074 10,0 600 400 250
3174 12,5 600 400 250
3274 16,0 600 400 250
3474 25,0 600 400 250
3574 32,0 600 400 250
3674 40,0 600 400 250
3774 50,0 600 600 250 39
3874 63,0 600 600 250
3974 80,0 800 600 360 55
4074 100,0 800 600 360
4174 125,0 800 600 360
4274 160,0 800 600 360
Я5414 1874…
3047		 1874…
3047		 ~380
50Гц		 ~220
50Гц		 600 400 250 24 Ящики управления двумя реверс. двигателями с питанием цепи управления фазным напряжением, с автоматическим выключ. на каждый фидер.
600 400 250
Я5415 1874…
3047		 1874…
3047		 ~380
50Гц		 ~220
50Гц		 600 400 250 25
600 400 250
Я5424 2274…
3274		 2274…
3274		 ~380
50Гц		 ~220
50Гц		 600 400 250 22 Ящики управления двумя реверс. двигателями с питанием цепи управления фазным напряжением, с одним автоматическим выключ. на оба фидера.
600 400 250
Я5425 2274…
3274		 2274…
3274		 ~380
50Гц		 ~220
50Гц		 600 400 250 23
600 400 250
Я5430 3174 12,5 ~380
50Гц		 ~220
50Гц		 400 300 250 18 Ящики управления реверсивным двигателем с питанием цепи управления фазным напряжением, без автоматического выключателя.
3274 16,0 400 300 250
3474 25,0 400 300 250
3574 32,0 600 400 250 27
3674 40,0 600 400 250
3774 50,0 600 600 250 52
3874 63,0 600 600 250
3974 80,0 600 600 250
4074 100,0 600 600 250
4174 125,0 600 600 250
4274 160,0 600 600 250
Я5431 3174 12,5 ~380
50Гц		 ~220
50Гц		 400 300 250 19 Ящики управления реверсивным двигателем с питанием цепи управления фазным напряжением, без автоматического выключателя.
3274 16,0 400 300 250
3474 25,0 400 300 250
3574 32,0 600 400 250 28
3674 40,0 600 400 250
3774 50,0 600 600 250 53
3874 63,0 600 600 250
3974 80,0 600 600 250
4074 100,0 600 600 250
4174 125,0 600 600 250
4274 160,0 600 600 250
Я5434 1874 0,6 ~380
50Гц		 ~220
50Гц		 600 400 250 21 Ящики управления двумя реверсивными двигателями с питанием цепи управления фазным напряжением, без автоматических выключателей.
2074 1.0 600 400 250
2274 1,6 600 400 250
2474 2,5 600 400 250
2674 4,0 600 400 250
2874 6,3 600 400 250
2974 8,0 600 400 250
3074 10,0 600 400 250
Я5435 1874 0,6 ~380
50Гц		 ~220
50Гц		 600 400 250 22 Ящики управления двумя реверсивными двигателями с питанием цепи управления фазным напряжением, без автоматических выключателей.
2074 1.0 600 400 250
2274 1,6 600 400 250
2474 2,5 600 400 250
2674 4,0 600 400 250
2874 6,3 600 400 250
2974 8,0 600 400 250
3074 10,0 600 400 250
Я5441 1874 0,6 ~380
50Гц		 ~220
50Гц		 600 400 250 29 Ящики управления реверсивным двигателем с питанием цепи управления фазным напряжением, в исполнении с промежуточным реле.
2074 1.0 600 400 250
2274 1,6 600 400 250
2474 2,5 600 400 250
2674 4,0 600 400 250
2874 6,3 600 400 250
2974 8,0 600 400 250
3074 10,0 600 400 250
3174 12,5 600 400 250
3274 16,0 600 400 250
3474 25,0 600 400 250
3574 32,0 600 400 250
3674 40,0 600 400 250
3774 50,0 600 600 250 42
3874 63,0 600 600 250
3974 80,0 800 600 360 57
4074 100,0 800 600 360
4174 125,0 800 600 360
4274 160,0 800 600 360
