ЯЩИКИ С РУБИЛЬНИКАМИ И ПРЕДОХРАНИТЕЛЯМИ ЯРВ (ЯРП,ЯВЗ)

Ящики силовые серии ЯРВ предназначены для нечастых коммутаций и защиты от токов короткого замыкания в цепях трехфазного переменного тока на напряжение 380/220 В частотой 50 Гц.Ящики с рубильниками представляют собой комплектные устройства, в состав которых входят трехполюсной рубильник и комплект предохранителей. Предназначены для защиты сетей и приемников электрической энергии от длительных перегрузок и токов короткого замыкания, коммутации цепей активных и индуктивных нагрузок.В зависимости от типа ящика в него устанавливаются рубильники на номинальный ток от 100 А до 400 А и плавкие вставки на ток от 20 А до 400 А.

Условия эксплуатации

• высота над уровнем моря – не более 2000 м;
• температура окружающего воздуха от +45°С до +40°С;
• относительная влажность воздуха 80% при температуре +15°С;
• окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, а также производственной пыли в концентрациях, разрушающих металл и изоляцию или нарушающих работу панелей.

Устройство и работа

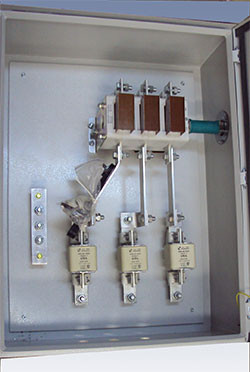

• Ящики изготавливаются в металлическом корпусе. Доступ в ящик обеспечивается через одностворчатую дверь, имеющую запорное устройство (замок).
• Конструкция ящика обеспечивает работоспособность в вертикальном положении с горизонтальным расположением вала- разъединителя. Допускается отклонение от рабочего положения до 50°С в любую сторону.
• Ящики допускают ввод и вывод сверху и снизу бронированных и небронированных кабелей и проводов. Специальные отверстия выдавливают на месте монтажа в соответствии с диаметром кабеля или провода.
• Ящики серии ЯРВ (ЯРП, ЯВЗ) комплектуются выключателем-разъединителем серии ВР32 и предохранителями ПН2 (ППН).
• Плавкие вставки предохранителей устанавливаются, как правило, на ток равный току разъединителя. Возможна установка предохранителей, по требованию заказчика, на ток ниже тока разъединителя.
• Ручной привод выключателя-разъединителя имеет фиксированное положение во включенном и отключенном положении, исключая самопроизвольное включение и отключение.
