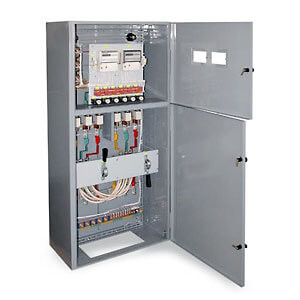

ВВОДНО-РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА ВРУ

Вводно-распределительные устройства ВРУ 1, ВРУ 1М и ВРУ 3, предназначены для приема, распределения и учета электроэнергии в сетях 380/220 В трехфазного переменного тока частотой 50 Гц, а также для защиты линий при перегрузках и коротких замыканиях.

Вводно-распределительные устройства комплектуются из панелей одностороннего обслуживания и могут быть однопанельными и многопанельными. Устройства поставляются комплектно с аппаратурой и со всеми внутренними межпанельными связями.

Ошиновка ВРУ, выдерживает без повреждений ударный ток короткого замыкания 10 кА.

С недавнего времени на нашем заводе стали изготавливать панели ВРУ 1М, разработаны для замены панелей ВРУ 1, они отличаются использованием в них автоматических выключателей и выключателей с дифференциальной защитой (УЗО) взамен предохранителей, за счет этого улучшена компоновка, уменьшены габариты, вес и металлоемкость панелей.

Классификация ВРУ 1

• по конструкции (однопанельные и многопанельные);
• по расположению (внутри или снаружи щитовых помещений);
• по назначению. Вводные (ВА – с автоматическими выключателями, ВР – с рубильником, ВП – с переключателем) и распределительные (с автоматическими выключателями, автоматикой управления системами освещения коридоров, лестниц и лифтов, а также с отделением учёта и станциями управления);
• по наличию или отсутствию автоматического блока для включения резерва АВР;
• по наличию и отсутствию автоматического блока, управляющего освещением;
• по степени доступа персонала для обслуживания оборудования.

Устройства защищены со степенью IP31 (дно – IP00) согласно ГОСТ 14254.

Эксплуатационные требования

• температуре от 5 до 35 градусов тепла (предел – от минус 5 до плюс 40);
• высоте не более 2 км над уровнем моря;
• относительной влажности до 80%;
• отсутствии в окружающей среде взрывоопасных веществ, а также газов, пыли и паров, способных разрушать изоляцию и металл или нарушать работу оборудования.

Сопротивление изоляции должно быть не меньшим 10 МОм. Номинальные токи короткого замыкания, выдерживаемые устройством – 15 и 20 кА, соответственно для однопанельных и многопанельных ВРУ.

Эксплуатационный срок оборудования – до 20 лет.

Изготовление ВРУ: из отдельных панелей по требованию заказчика.

Комплектность поставки

• само устройство типа ВРУ;
• 2 дверных ключа;
• руководство по оборудованию;
• запчасти и инструменты (по требованию клиента).

Образец заполнения опросного листа на панели ВРУ

Обозначение

ВРУ Н НП А Д К,

где Н – номер разработки;

НП – назначение (11–18 – вводная; 21–29 – вводно-распределительная; 41–50 – распределительная);

А – наличие на вводе аппаратов (0 – аппарата нет, 1 и 2 – переключатели соответственно на 250 и 400 А; 5 – выключатель 250 А; 6 – выключатели с предохранителями на 250 А; 7 и 8 – выключатель с предохранителями и аппаратурой АВР на 100 и на 250 А);

Д – дополнительное оборудование (0 – нет оборудования, 1 – автоматический блок управления системой освещения с автоматическими выключателями). При этом блоки управления могут быть типа 30*16А2, 14*16А4 и 8*16А6 (неавтоматическое управление освещением, автоматические выключатели), а также 30*16А3 и 14*16А5 (неавтоматическое управление и автоматические выключатели);

К – климатическое исполнение оборудования, а также его категория размещения согласно ГОСТам 15150-69 и 15543.1-89.
