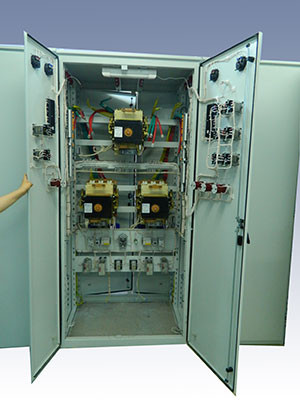

ШКАФЫ ВВОДА С АВР НА ТОКИ 160-1600А СЕРИИ Ш8330

Шкафы ввода серии Ш8330 предназначены для комплектования щитов распреде­ления электроэнергии и управления электроприводами, которые имеют две секции сборных шин разделенных секционным выключателем.

При этом предусмотрено два варианта питания сборных шин:

• питание от двух вводов — каждая секция шин питается от своего рабочего ввода (первый ввод является для второго резервным и наоборот). В данном варианте применяются шкафы два вводных и один секционный шкаф (Ш8330.. .Ш8339).
• питание от трех вводов — аналогичен первому, но предусматривает дополнительный резервный ввод на одну из секций от дизельной электростанции при одновременном отключенииобоих рабочих вводов.

В данном варианте применяются шкафы Ш8340…Ш8347.

Для питания цепи управления используется фазное напряжение силовой цепи рабо­тающего ввода, либо по заказу питание от независимого источника 220В постоянного тока.

X X X XX XX XX X хххх

Ш — шкаф, П — панель
8 — НКУ ввода и распределения

3 — НКУ ввода переменного тока
номера в данной серии

42.. .52 — исполнение по номинальному току главной
цепи соответственно 160… 1600А

Исполнение по напряжению силовой цепи и цепи
управления:

7 — силовая цепь 380В 50Гц;

4 -цепь управления 220В 50Гц;

2 -цепь управления 220В пост, тока

Селективность выключателя: С — указывается для
селективного выключателя

Климатическое исполнение и категория размещения

по ГОСТ15150-69:

УХЛ4 — умеренный климат

В качестве выключателей вводов и секционного применены стационарные и выдвижные автоматические выключатели серии ВА55 и ВА56 с электромагнитным приводом и независимым расцепителем. Для обеспечения видимого разрыва при обслуживании НКУ применены разъединители серии РЕ. Сигнальная, указательная аппаратура и переключатели расположены на дверях шкафа.
