ПУНКТЫ РАСПРЕДЕЛИТЕЛЬНЫЕ ТИПА ПР

Назначением распределительных пунктов из серии ПР 8501 является обеспечение распределения электроэнергии и защита электроустановок потребителей в случае:

• возникновения перегрузок;
• появления тока короткого замыкания.
• оперативных отключений или включений электрической цепи, в тех случаях, когда они происходят не более 6 раз за 24 часа;
• пуска асинхронного двигателя при наличии в сети напряжения, не превышающего 600В (при 50 Гц частоты), и существования в ней глухозаземлённой нейтрали.

Устройства ПР8501 имеют третью категорию размещения и климатическое исполнение, соответствующее ГОСТ 15150-У. Они выдерживают температуру от –45 до +40, влажность воздуха до 80% и подъем до 2-ух км над уровнем моря. Вблизи оборудования недопустимо присутствие взрывоопасных и агрессивных веществ, а также производственной пыли, способной нарушить изоляцию или корпус и вывести шкаф из строя.

ПР 8 X XX X XXX XX

ПР — пункт распределительный;
5 — распределение электроэнергии с применением автомати- ческих выключателей переменного тока;
0 — распределение электроэнергии с применением автомати- ческих выключателей постоянного тока;
1 — ввод, учет, распределение электроэнергии;

01,03,04 — порядковый номер в данной серии;

Исполнение по способу установки:
1 — навесное;
2 — напольное;
3 — утопленное;

Номер схемы;

Обозначение степени защиты оболочки, ввода кабеля:
1 — IP 21, ввод сверху;
2 — IP 54, ввод сверху;
3 — IP 21, ввод снизу,
4 — IP 54, ввод снизу,

Обозначение климатического исполнения и категории размещения по ГОСТ 15150-69.

Образец заполнения опросного листа на распределительные пункты ПР 8501

Параметры шкафов

Пункт распределительный должен иметь токи вводного аппарата и зажимов в пределах, не превышающих 630 А. В то же время величину номинала (номинального тока) выставляют в соответствии с заказами потребителя, при этом такие показатели в сумме для всех выключателей не должны превышать рабочую величину тока в распределительном пункте.

Степень защиты такого оборудования, как шкаф распределительный, при его открытых дверях и в местах, где вводятся какие-либо внешние проводники, должна быть не меньшей IP20. В остальных местах защита должна соответствовать категориям IP54 или IP21.

При степени защиты оборудования IP54 номинальный ток снижают на 20%, при степени IP21 — на 15%.

При номинальном токе, не превышающем 250А, само устройство и его сборные шины должны выдерживать токи короткого замыкания до 12 кА. Если же номинал больше, допустимый ток КЗ может быть равным 20 кА.

Изоляция ПР8501 должна иметь сопротивление не меньше 10 Мом. Расположение устройства — только вертикальное, возможны отклонения в любую из сторон до 5 градусов. Оборудование выдерживает длительные режимы работы.

Устройство и обозначения оборудования

По виду установки ПР8501 бывают в следующих исполнениях:

• подвесные (для крепления на колоннах или стенах);
• напольные (для установки на полу);
• утопленные (для установки в нишах).

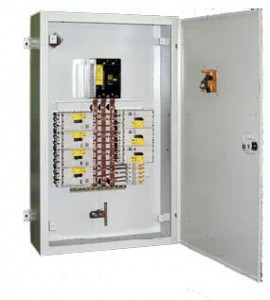

Пункт распределительный представляет собой конструкцию, изготовленную путём сварки гнутых стальных листов. Внутри ПР8501 располагается панель, на которой устанавливаются выключатели автоматического типа. Доступ ко всему оборудованию, расположенному внутри распределительных пунктов, должен осуществляться через одностворчатую дверцу, имеющую надёжный замок.
